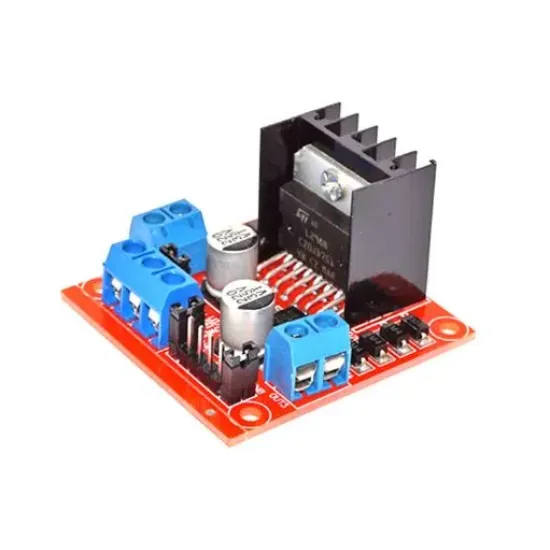

L298N Çift H Köprü Motor Sürücü Modülü
L298N Çift H Köprü Motor Sürücü Modülü, DC motorların hızını ve yönünü kontrol etmek için tasarlanmış popüler bir motor sürücü kartıdır. STMicroelectronics tarafından geliştirilen L298N entegre devresine dayanan bu modül, iki adet tam H köprü devresi içerir ve bu sayede iki DC motoru bağımsız olarak kontrol edebilir veya tek bir step motoru sürebilir. Robotik projeler, otonom araçlar, RC arabalar ve DIY (kendin yap) uygulamaları gibi birçok alanda sıkça kullanılır. H köprü tasarımı, motorların hem ileri hem de geri yönde dönmesini sağlar ve PWM (Darbe Genişlik Modülasyonu) ile hız kontrolüne olanak tanır. Ayrıca, modül üzerindeki dahili 5V regülatör, mikrodenetleyiciler gibi ek devreleri beslemek için kullanılabilir, bu da entegrasyonu kolaylaştırır.
L298N modülü, 5V ile 35V arasında geniş bir giriş voltaj aralığını destekler ve her kanal için 2A’e kadar sürekli akım sağlayabilir. Büyük bir ısı emici (heat sink) ile donatılmıştır, bu da yüksek akım ve voltajlarda çalışırken aşırı ısınmayı önler. Kompakt tasarımı (yaklaşık 43x43x27 mm) ve vidalı terminalleri, motor ve güç bağlantılarını kolaylaştırır. Arduino, Raspberry Pi gibi platformlarla uyumludur ve TTL lojik seviyeleriyle çalışır, bu da programlamayı ve kullanımı basitleştirir.
Detaylı Özellikler
Aşağıda L298N Çift H Köprü Motor Sürücü Modülünün teknik özellikleri ve ayrıntıları verilmiştir:
- Ana Çip:
- L298N (STMicroelectronics tarafından üretilen çift tam H köprü sürücü entegresi).
- Giriş Voltajı:
- Motor Besleme Voltajı (VS): 5V - 35V (maksimum 46V tepe voltajı).
- Lojik Besleme Voltajı (VSS): 4.5V - 7V (genellikle 5V ile çalışır).
- Not: 12V üzeri girişlerde 5V regülatör jumper’ı çıkarılmalıdır.
- Çıkış Akımı:
- Sürekli Akım: Her kanal için 2A (maksimum).
- Tepe Akım: Her kanal için 3A (kısa süreli).
- Toplam Akım: İki kanal paralel bağlanırsa daha yüksek akım elde edilebilir.
- Güç Tüketimi:
- Maksimum Güç: 25W (modülün toplam kapasitesi).
- Voltaj Düşüşü: Her H köprüde yaklaşık 2V (motor çıkış voltajı, girişten 2V daha düşük olur).
- Kontrol Arayüzü:
- Lojik Seviyesi: TTL uyumlu (5V veya 3.3V ile kontrol edilebilir).
- Kontrol Pinleri:
- IN1, IN2: Motor A yön kontrolü.
- IN3, IN4: Motor B yön kontrolü.
- ENA: Motor A hız kontrolü (PWM).
- ENB: Motor B hız kontrolü (PWM).
- Yön Kontrol Mantığı:
- IN1=1, IN2=0: İleri.
- IN1=0, IN2=1: Geri.
- IN1=0, IN2=0 veya IN1=1, IN2=1: Durdur.
- Dahili 5V Regülatör:
- Çıkış: 5V, maksimum 1A (jumper takılıyken aktif).
- Kullanım: Mikrodenetleyicileri (ör. Arduino) beslemek için.
102,00TL
Vergiler Hariç: 85,00TL
- Stok: 2-3 gün içinde
- Model: R-1036
